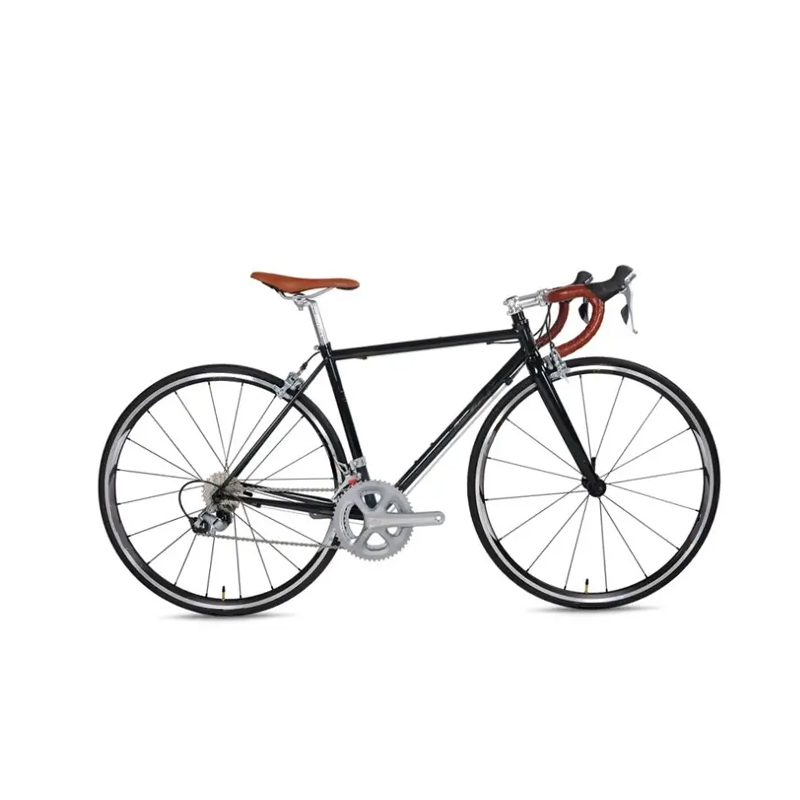

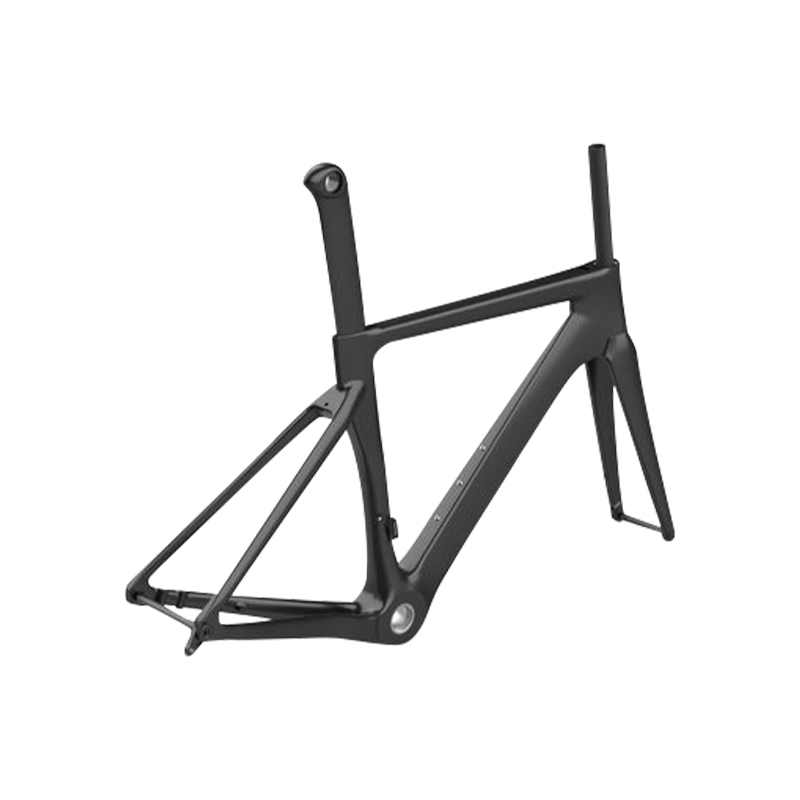

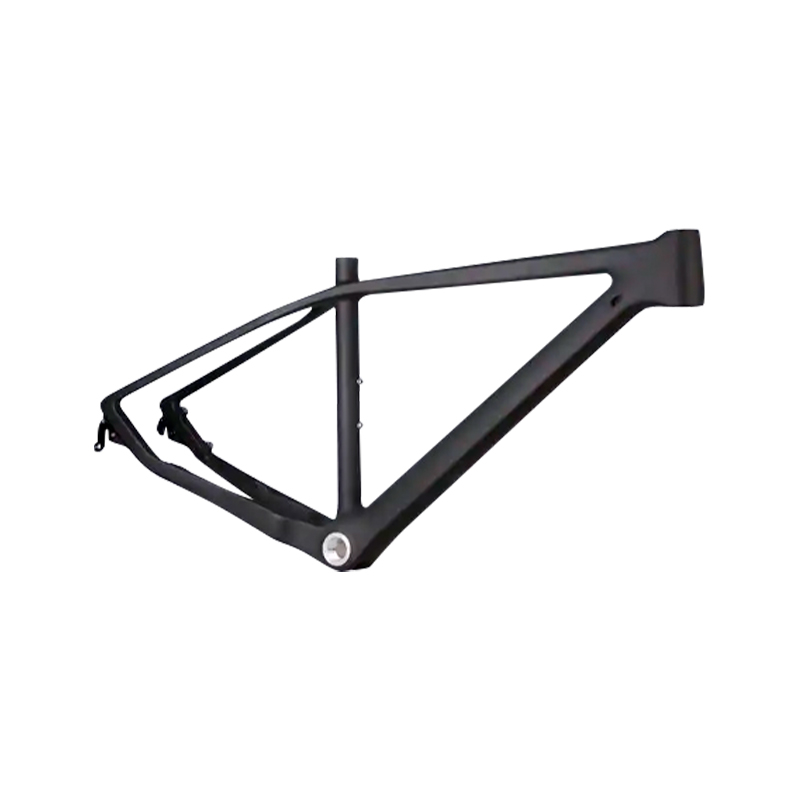

Carbon Fiber bicycle Frame

Tabulae bicyclae carbonis fibrae constant e stratis fibri carbonii (stratis fibri carbonii contextis) in resinae matricis infixa epoxy. Fibra carbo ei vires dat, resina constringit. Plurimae tabulae ex pluribus stratis fibrarum carbonis/resinae materialis (prepreg" vocatae fiunt, cum diversis gradibus et directionibus diversis in artus ratione habita.
commoda:

  • Maximum rigorem ponderis ratio;
  • Consectetur formabilitas;
  • Potest effingi in perfiles aerodynamic tubulosae.
Contacta Nos
Praecedens：Princeps Fortitudo Corrosio Repugnantia PERFUSORIUS PaddleboardDeinde：Carbon Fiber PERFUSORIUS Pickleball REMUS
ambitus
Makes - Carbon Fiber
inflexio Fortitudo MPa 700-900
distrahentes Fortitudo MPa 300-400
Compressive Strengths MPa 150-250
Modulus Elasticitatis GPA 200-300
Densitates g/cm 3 1.8
MONOCOQUE · SUMMA MODULUS
Carbon Fiber bicycle Frame
Monocoque constructio utens Toray T700, T800, et M40J fibra carbonis prepreg cum EPS corona interna. Artus pondus range 850-1150 g (magnitudo M, discus poema fregit). schedula layup machinata ad rigorem anisotropicae distributionis: tubus capitis rigoris lateralis 120 N·m/° (en 14781 vexillum), bracket torsionalis rigor 180 N·m/° sub 50 N·m torques input. Dropout dam tolerantiae ±0,5 mm, testa concentricitatis pressae apta BB86 intra 0.05 mm.
Pondus (M) 850-1150g
BB rigor 180 N·m/°
Furca offset 43-48 mm
◆
Commoda structuralis
  • → Imprimis rigoris ratio; 105-120 kN·m/kg, aluminium excedens 6061 (25 kN·m/kg) et chalybs (20-22 kN·m/kg) sub massa aequali.
  • → Vibratio debilitans: Modalis debilitare coefficientem 0.025-0.035 ad 50-200 Hz, reducendo viam garriendi transmissionem ad puncta contactuum.
  • → Repugnantia impact: Iacta test perficiendi per EN 14766: nulla structurarum fractura post 22 kg delapsa ex 450 mm altitudinis.
  • → Corrosio resistentia; Sudore, salis imbre, vel detectio UV (probata per ASTM B117, 500 horas).
◆
Geometrica & layup data
Chainstay longitudo 405-425 mm.
Caput tubus angulus 71°-73.5°
Imo bracket gutta 65-75 mm
Fiber volumen fraction 58% - 65%
Numerus plies (DT area) 12-18 stratis (0°/45°/90° orientatio)
01
Mechanica sanatio
Lassatio test per ISO 4210-6: 100,000 cyclorum ad 1,200 N onus pedalis applicatum, nulla propagationis rima. Caput tubi ictum: 18 kN onus static sine defectu.
02
Superficiem & metam
Matte UD, gloss twill, seu cruda carbonis exposita finio. Patet tunica crassitudine 40-60 µm, UV stabili cum flaventia ΔE < 1.5 post 500 horas QUV.
03
Compatibilitas
Tubus capitis attenuatus (1-1/8" ad 1-1/2"), bracteolae BB86-92 vel T47 deorsum bracket, discus mons planus fregit (160/140 mm rotor), thru-axe 12x100/12x142 mm.
⚙
Applicationem segments
Via racing Patientia/Gran Fondo Glarea omnia via Track cycling E-cursoriam conversionem (certified)
Conventus & torques specifications
  • Stipes faceplate repagula: 5-6 N· m (coetus carbo crustulum in gubernaculo tubo requiritur)
  • Fundum bracket scyphi: 40-50 N·m (fila) / torcular-aptum requirit Loctite 641
  • Discus caliper fulmina fregit: 8-10 N · m (threadlocker mediae vires)
  • Derailleur assecula: 3-4 N · m, replaceable dropout type UDH compatible
Sustentacionem & tractantem notas
  • Vitare clamping super tubum vel sedem fistulam; uti workstand Fibulae in seatpost tantum.
  • Inspice deleminationem cum fragore utens test coin-tap (pice audibilis mutatio separationem indicat).
  • Noli excedere 8 N·m in aliquo componente interface carbonis sine fullonibus aut torque limite.
  • Repono temperies -10°C ad 50°C, vitare directum contactum cum acetone vel fluido fracto.
ⓘ
Maximum equitem pondus modus
120 kg (including calces) pro via / glarea variantes; 150 kg ad confirmandam versionem e-cursoriam certified.
ⓘ
Warantum coverage pro pingere
2 annis contra declamationem vel aperte lorica decorticavit. Lapis abutatur non velatur.
ⓘ
Di2 / EPS internus excitandas
Compatible cum Shimano Di2, SRAM AXS, Campagnolo EPS. Internae canales pro 4 filis.
! ISO 4210-6 indicavimus. Vide numerum Batch ad traceability. Layup optimized pro 75 kg equitem ponderis; Aliquam praesto rigorem tuning.
